R | plotly | Interactive Map(3) - 지도 시각화(폴리곤)



저번  Interactive Map(2)에서는 plotly 패키지의 scattermapbox trace를 사용하여

차량 궤적 데이터와, 항공노선을 지도 위에 그려보았다.

https://boring9.tistory.com/34

R | plotly | Interactive Map(2) - 지도 시각화(선)



이번 포스팅에서는 plotly 패키지를 사용해

시도 shape file과 , 행정구역_시도별 인구수 데이터를 활용해  지도 위에 그려볼 것이다.





---





00. 패키지 로드



## 패키지 로드
library(dplyr)
library(plotly)

### 한글 폰트 설정
library(showtext)
font_add_google("Nanum Gothic", "nanumgothic")



---

01. 데이터 불러오기 및 전처리



1)  shape 파일 불러오기: 시도



http://www.gisdeveloper.co.kr/?p=2332

대한민국 최신 행정구역(SHP) 다운로드 – GIS Developer

· shape 파일의 용량이 크기 때문에 지도를 그리는 데 많은 시간이 소요되므로,

   https://ldgeao99-developer.tistory.com/559 를 참고하여 shape 파일을 단순화해서 파일 용량을 줄였다.

4. 경계면을 나누는 도형을 단순화해서 파일용량 낮추기

· plotly에서는 shp 파일을 data.frame으로 읽어와야 하기 때문에 'sf' 패키지의 st_read() 함수를 사용한다.

shp.file <- file.choose()
shp.df <- sf::st_read(shp.file, quiet=T, options="ENCODING=CP949")
shp.df %>% head()  # geometry에 지역정보가 들어 있음
shp.df %>% str()
shp.df %>% class()

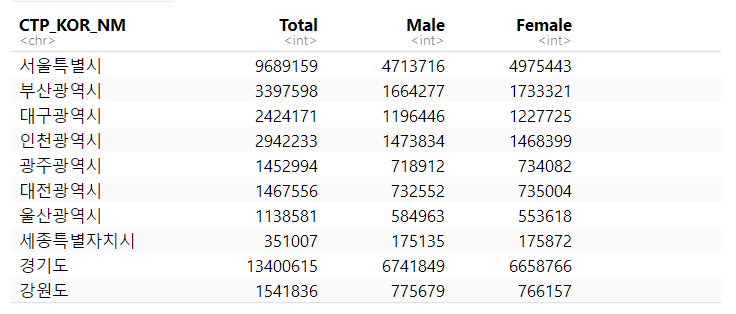

2) KOSIS에서 제공하는 행정구역(시군구) 별, 성별 인구수 데이터



data.pop <- read.csv(file.choose())
data.pop





3)  데이터 결합



· 시도 shp파일과 인구수 데이터를 dplyr 패키지의 left_join() 함수를 사용하여 결합해 준다.

shp.df.use <- left_join(shp.df, data.pop, by="CTP_KOR_NM")
shp.df.use %>% head()







---



02. 지도 시각화 (polygon)

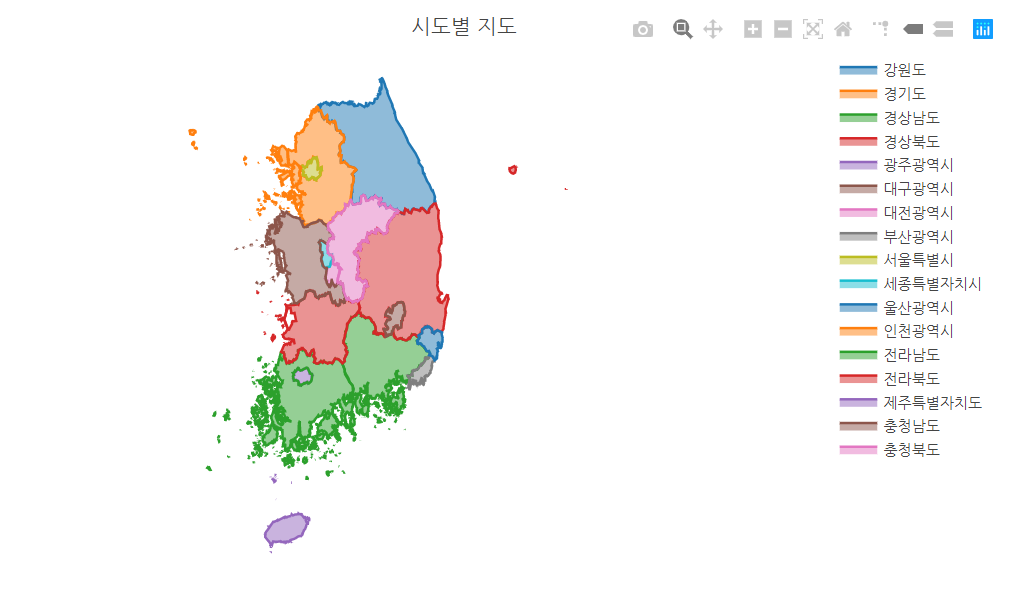

1) 시도별(범주형) 지도 시각화



- 기본 plot_ly 함수로 간단하게 시도별 지도를 그릴 수 있다.

  이때 split 속성에 CTP_KOR_NM 시도명 변수만 지정하면 된다.

plot_ly(shp.df.use, split=~CTP_KOR_NM) %>%

  layout(title = "시도별 지도",
         font=list(family ='nanumgothic'),
         margin = list(l=10, r=20, b=10, t=30, pad=0))

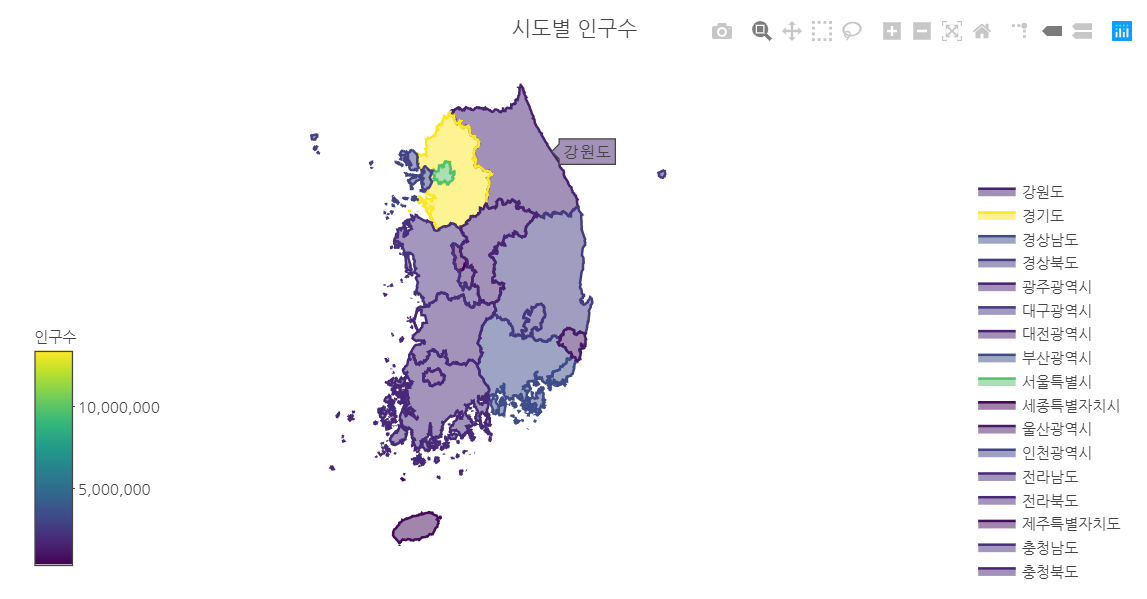

2) 시도별 인구수(연속형 변수) 지도 시각화



- 시도별 인구수에 따라 색을 지정할 수 있다.

plot_ly(shp.df.use, split=~CTP_KOR_NM,
        color = ~Total) %>%

  layout(title = "시도별 인구수",
         font=list(family ='nanumgothic'),
         margin = list(l=10, r=20, b=10, t=30, pad=0)) %>%
  colorbar(title = "인구수", x = 0,
           exponentformat='none')

















---
