R | ggmap | 지도 시각화(1)







R에서는 지도 시각화를 위한 'ggmap' 패키지를 제공한다.

Google map에서 지도 그림을 가져와 조각조각 붙인다.

이를 위해서는 위도, 경도 좌표값이 꼭 필요하다.





참고로 예전에는 구글맵 api를 등록하지 않고도 ggmap을 사용할 수 있었는 데, 지금은 등록해야됨.





이번 포스팅에서는 ggmap 패키지를 사용하여 지도시각화를 진행할 것이며,

크게 아래 3가지 시각화를 진행할 것이다



• get_map와 ggmap을 사용한 간단한 지도 불러오기
• 공공데이터포털의 상가정보를 사용해 ggmap에 geom_point 그리기
• 공공데이터포털의 상가정보를 사용해 ggmap에 stat_density2d()을 사용해 등고선 및 밀도 추가





---



00. 구글맵 API 등록

- 구글맵 api는 밑의 주소에서 간단하게 등록할 수 있음.

https://developers.google.com/maps/gmp-get-started?hl=ko

Google Maps Platform 시작하기  |  Google Developers

register_google(key="본인 api 입력")



---



01. 지도 불러오기

지도를 불러오기 위해서는 get_map() 함수가 사용된다.



get_map(location = c(lon = -95.3632715, lat = 29.7632836),
  zoom = "auto",
  scale = "auto",
  maptype = c("terrain", "terrain-background", "satellite", "roadmap", "hybrid", "toner",
  "watercolor", "terrain-labels", "terrain-lines", "toner-2010", "toner-2011",
  "toner-background", "toner-hybrid", "toner-labels", "toner-lines", "toner-lite"),
  source = c("google", "osm", "stamen"),
  force = ifelse(source == "google", TRUE, FALSE),
  messaging = FALSE,
  urlonly = FALSE,
  filename = NULL,
  crop = TRUE,
  color = c("color","bw"),
  language = "en-EN", ...)



· 주요 Arguments

Argument	사용 방법	설명
location	location = 'seoul'	영문 지역명 or bounding box의 좌표 두 쌍
zoom	zoom = 11	지도를 확대, 축소할 수 있음. 3~20까지 지정할 수 있고, default는 10임
maptype	maptype = "roadmap"	지도의 유형을 지정할 수 있음.



1)  영문 지역명을 사용해서 지도 불러오기

 - 대전광역시 지도 불러오기

 - location = "Daejeon"

 - 먼저 get_map()을 사용하여 대전광역시 지도 파일을 다운로드한 후 daejeon 변수에 할당해주고,

    ggmap() 함수를 사용하여 지도를 그린다.

# get_map()
daejeon <- get_map(location = "Daejeon", zoom =12, maptype = "roadmap")

# ggmap()
ggmap(daejeon)







2)  bounding box의 좌표 두 쌍 입력해서 지도 불러오기

 - 시각화 하려는 지도를 사각형으로 bounding box로 그린다고 생각했을 때,

   1) (x1, y1) 에 해당하는 경도, 위도값을 입력하고 2) (x2, y2)에 해당하는 경도 위도 값을 입력하면 된다.



boxLocation <- c(127.273, 36.358721, 127.497, 36.453)
krMap <- get_map(boxLocation, maptype = "roadmap")

# 지도 표시
ggmap(krMap)







- 매번 두 쌍의 위경도 값을 찾는게 번거로울 경우 간단한 함수를 사용해 해결할 수 있다.

# 경도와 위도 상자 좌표 계산 함수: fn_lon_lat_box(lon,lat,dist=1)
fn_lon_lat_box <- function(lon, lat, dist=1){
   h <- 0.0035*3.5*dist
   w <- 0.0035*4*dist
   # 경도와 위도로 표시할 사각형의 좌하, 우상의 좌표
   c(lon-w, lat-h,lon+w, lat+h)

boxLocation <- fn_lon_lat_box(127.385, 36.355, 8)
krMap <- get_map(boxLocation)

# 지도표시
ggmap(krMap)

fn_lon_lat_box() 함수에 시각화 하고자 하는 지도의 중심좌표를 입력해준다.

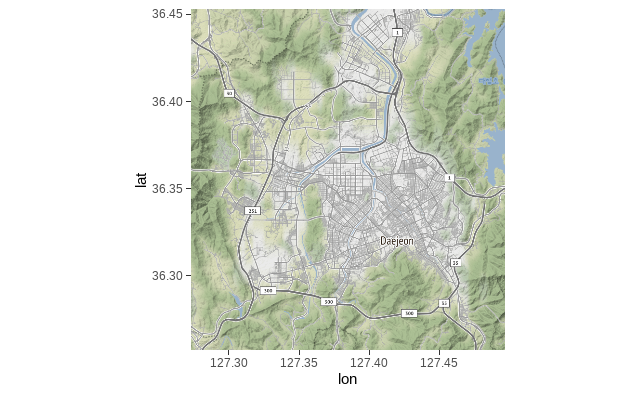

3) maptype 종류

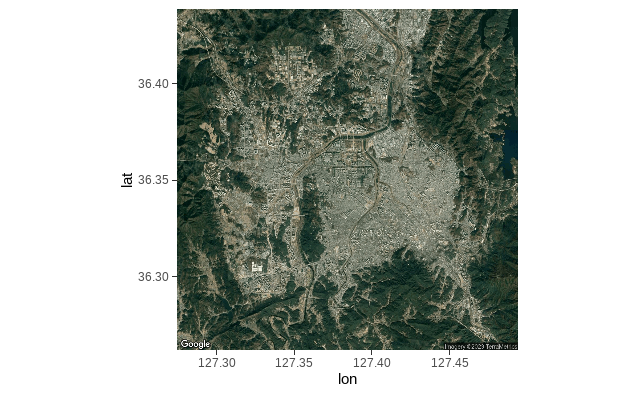

좌:terrain / 우: satellite

좌:roadmap / 우: hybrid

4개의 지도 외에도 더 많은 종류의 지도를 시각화 할 수 있다. 시각화 목적에 맞게 적절히 사용하면 된다.







---



02. 공공데이터를 활용한 지도 시각화



1)  소상공인시장진흥공단_상가(상권)정보



: 영업 중인 전국 상가업소 데이터를 제공
(상호명, 업종코드, 업종명, 지번주소, 도로명주소, 경도, 위도 등)

https://www.data.go.kr/data/15083033/fileData.do

소상공인시장진흥공단_상가(상권)정보_20220930







2) 파일 불러오기



소상공인시장진흥공단_상가(상권)정보_대전_202209.csv 파일 사용

data.file <- read.csv(file.choose(), fileEncoding = "utf-8")
data.raw<- data.file
data.raw %>% head()
data.raw %>% summary()
data.raw %>% dim()
data.raw %>% str()

data.raw %>% select(상호명, 상권업종대분류명,도로명주소, 경도, 위도)







3)  ggmap에 point 추가



- 상권업종소분류명이 '커피전문점/카페/다방'인 상가 지도 위에 point 찍기

data.use <- data.raw %>% filter(상권업종소분류명=='커피전문점/카페/다방')
data.use %>% head()
data.use %>% dim()

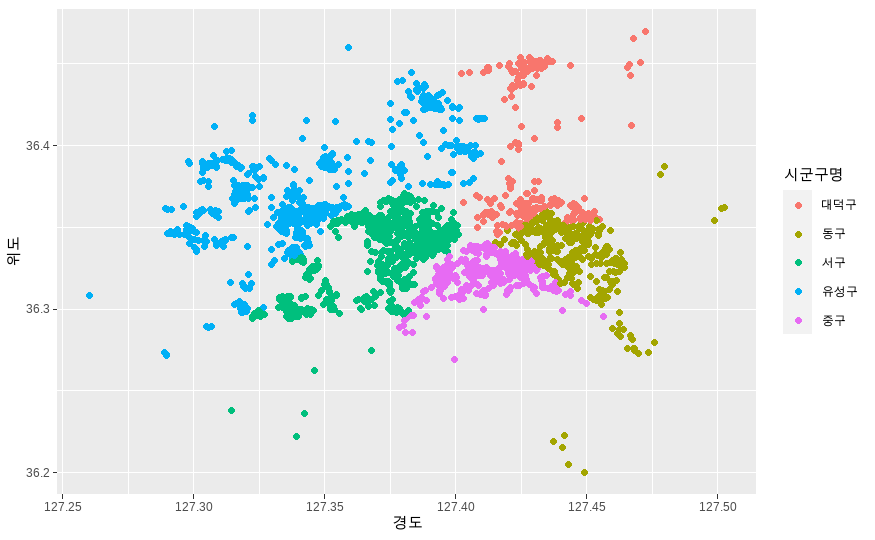

 (1) 좌표평면에 - ggplot()

## (1) 좌표평면에 - ggplot()
ggplot()+
   geom_point(data=data.use, aes(x=경도, y=위도,
                                  colour=시군구명))

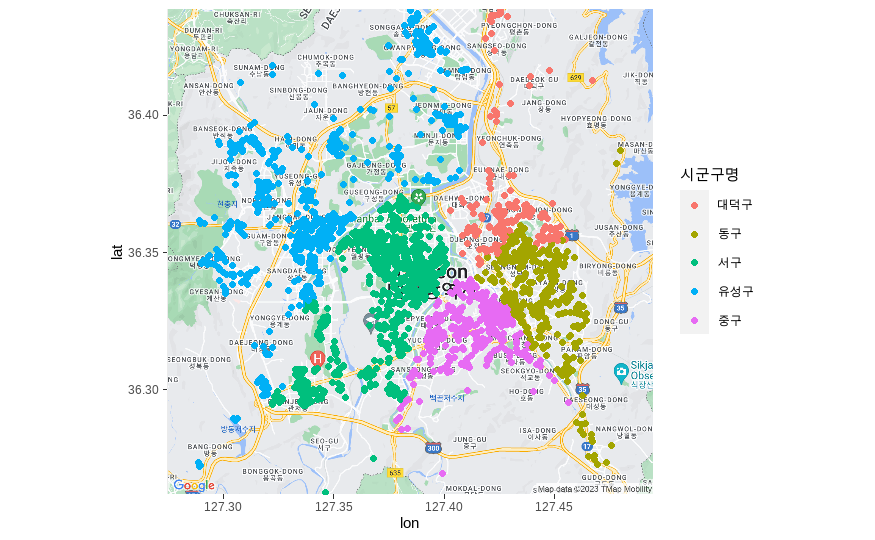

(2) 지도위에 - ggmap() + geom_point()

g<-ggmap(daejeon)+
   geom_point(data=data.use, aes(x=경도, y=위도,
                                 colour=시군구명))
g

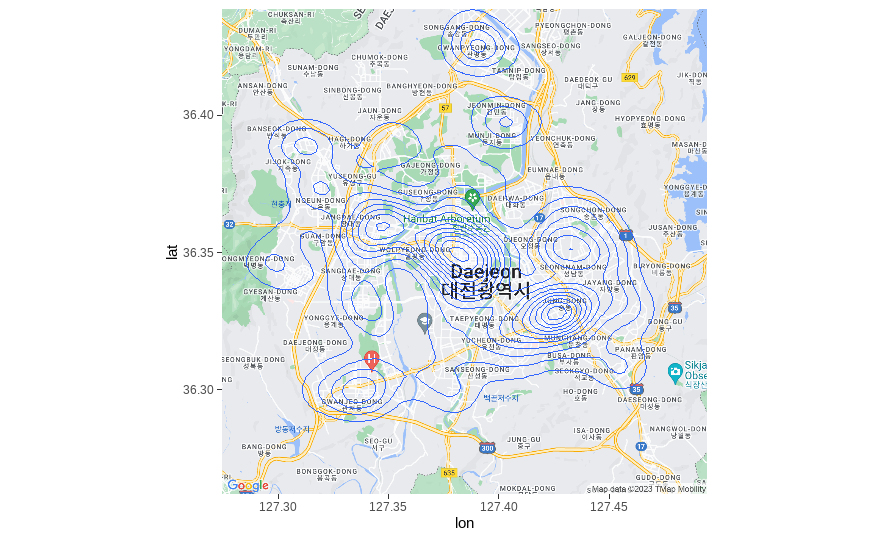

4)  ggmap에 stat_density2d 등고선 및 밀도 추가하기



 - ggplot2 패키지에서 제공하는 stat_density2d() 함수를 사용하여 ggmap 위에 등고선을 추가할 수 있다.

ggmap(krMap)+
   stat_density2d(data=data.use, aes(x=경도, y=위도))

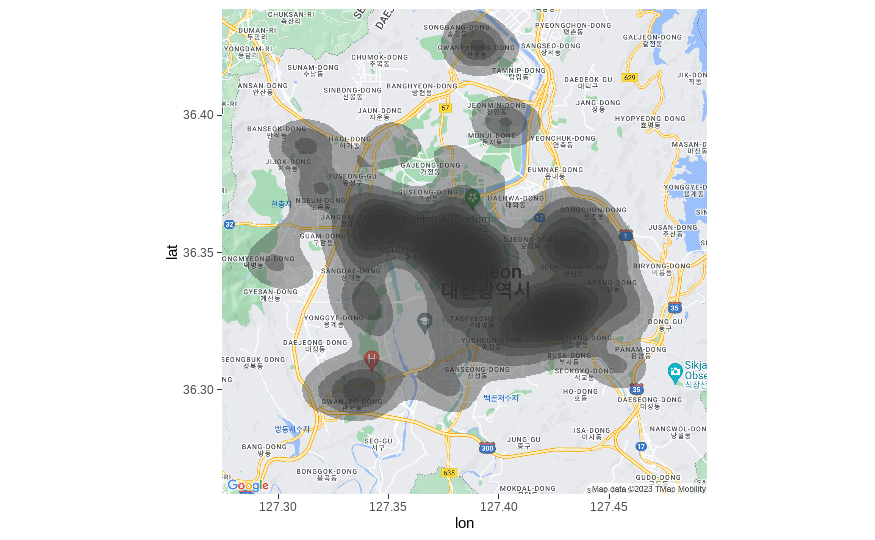

 (1) geom = "polygon" 추가

ggmap(daejeon)+
   stat_density2d(data=data.use, aes(x=경도, y=위도),
                  geom='polygon', # 밀도에 맞게
                  alpha=0.4) # 투명도









(2) scale_fill_gradient() 사용하여 밀도에 따라 색상 달리하기

p <- ggmap(daejeon)+
   stat_density2d(data=data.use,
                  aes(x=경도, y=위도, fill=..level..), #등고선의 레벨에 맞춰 fill
                  geom='polygon', # 밀도에 맞게
                  alpha=0.4)+
   scale_fill_gradient(low='yellow', high='red')
p



카페가 많을수록 진한 빨강으로 표시되는 것을 알 수 있음





(3) 밀도와 등고선 같이 지도위에 시각화

: 위에서 그린 밀도 시각화에 등고선을 추가해주면 됨.

p + stat_density2d(data=data.use, aes(x=경도, y=위도))













---
