R | ggmap | 지도 시각화(3) - polygon





저번 지도 시각화(2)에서는 ggmap 패키지를 사용하여

차량 주행 궤적 데이터와 항공노선 데이터를 지도 위에  geom_line, geom_path(ggplot2)로  선(경로)으로 표현하였다.



이번 포스팅에서는  ggmap 패키지와 geom_polygon(ggplot2)을 사용하여

시도, 시군구별 shape file과 , 행정구역_시도별 인구수 데이터를 활용해  지도 위에 그려볼 것이다.





---



01. 대한민국 지도 폴리곤 시각화 하기



   대한민국 지도를 폴리곤으로 시각화하는 방법은 두 가지이다.

     ①  raster 패키지의 지도 데이터를 사용하여 시각화

     ②  shape file의 지리 정보를 사용하여 시각화



1)  raster 패키지를 사용해 시각화하기

   대한민국 지도를 시각화 하기 위해서는 대한민국의 시군구 지리정보 데이터가 필요하다.

   이 데이터는 R의 "raster" 패키지로 불러올 수 있다.



library(raster) # 시군구까지 데이터 있음
### 시도 : level=1, 시구군: level=2 / getData() 사용
### 지도 데이터 다운
korea <- getData('GADM', country='kor', level=1)
plot(korea)
class(korea) # sp

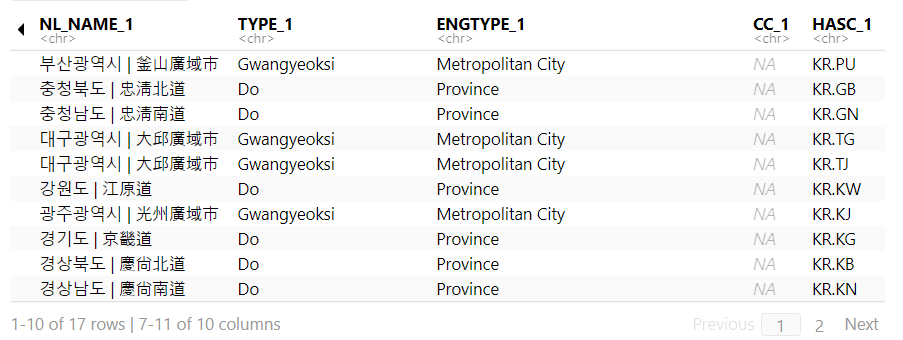

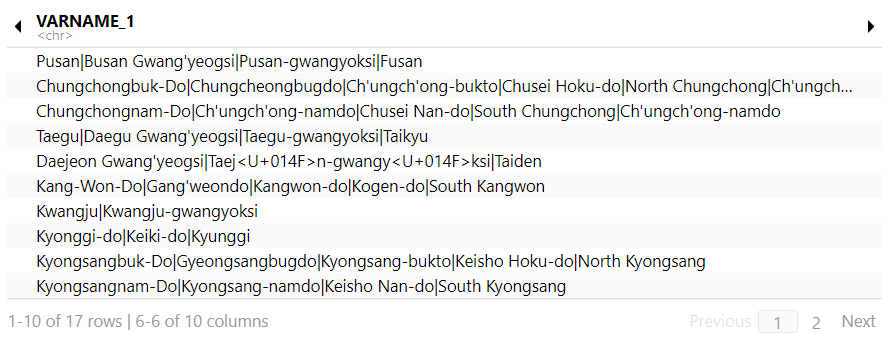

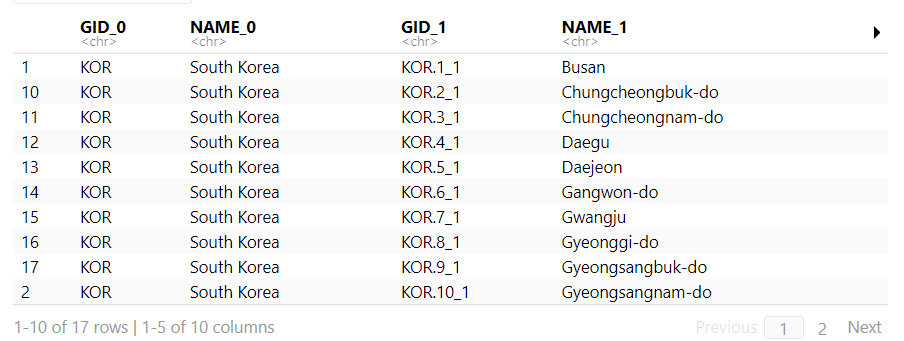

korea@data   # $ 인덱스 대신 @를 사용

raster 패키지를 로드한 후, getData() 함수를 사용해 지도 데이터를 다운로드할 수 있다.

R의 내장 함수인 plot()으로 간단하게 대한민국의 지도를 시각화할 수 있고,

R의 데이터프레임에서 열 인덱싱 기호인 '$' 대신 '@'를 사용한다.

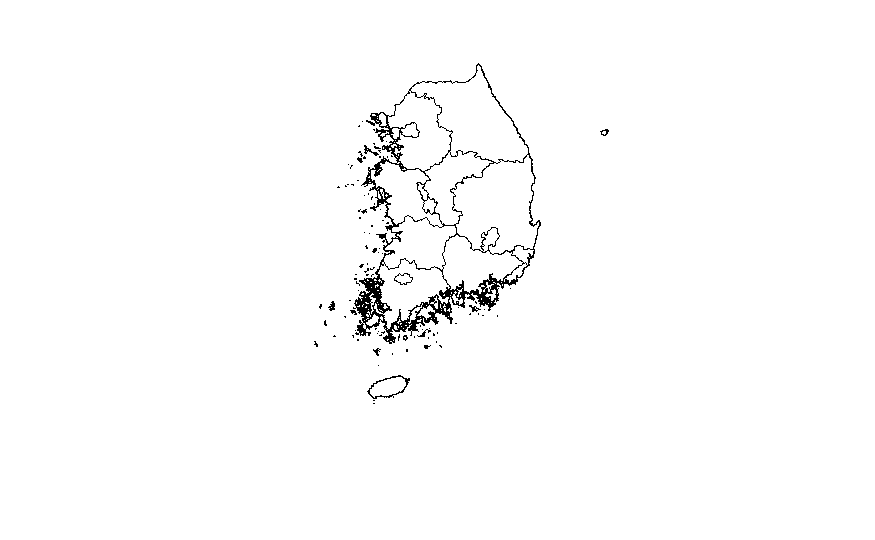

plot(korea)

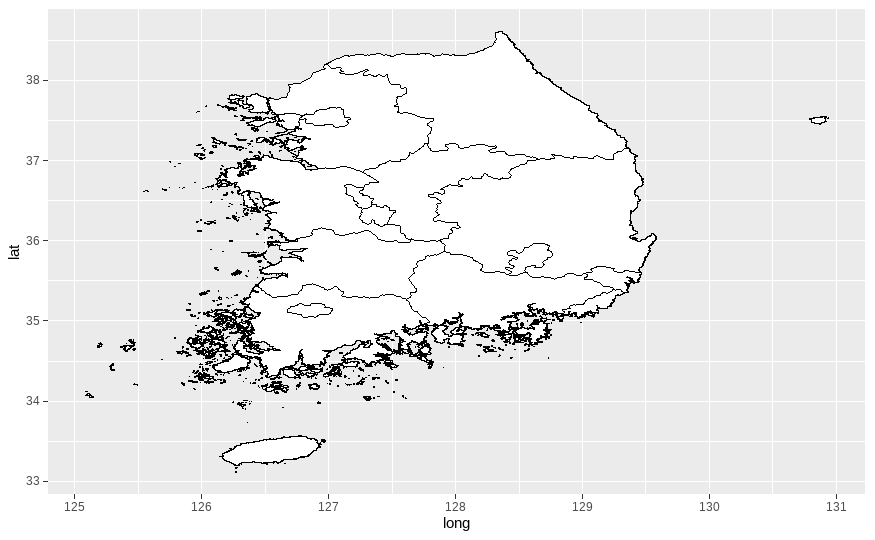

- 좌표평면 위에 geom_polygon()을 사용해 시각화

ggplot()+geom_polygon(data=korea,
                      aes(x=long, y=lat, group=group),
                      fill='white',
                      color='black') #라인의 색



- ggmap을 이용해 지도 위에  geom_polygon()을 사용해 시각화

ggmap(airMap)+
  geom_polygon(data=korea,
               aes(x=long, y=lat, group=group),
               fill='white', color='black', alpha=0.5)

airMap 데이터 프레임은 저번 지도 시각화(2)를 참고하면 됨.





2)  shape file의 지리 정보를 사용하여 시각화



   shape file은 밑의 사이트에서 다운로드할 수 있다.

   시도, 시군구, 읍면동, 리 단위까지 데이터를 얻을 수 있으며 이번 시각화에서는 시군구 데이터를 사용할 것이다.



   http://www.gisdeveloper.co.kr/?p=2332

대한민국 최신 행정구역(SHP) 다운로드 – GIS Developer



- shape 파일 불러오기

library(sp)
library(rgdal)

### 시도 : shp
### 시군구: SIG.shp

### read shape file
shp.file <- file.choose()
shp <- rgdal::readOGR(shp.file)

- 좌표계 변환 : UTM-K(GRS-80) 좌표계에서 WGS84 경위도 좌표계로 변환

from.crs <- "+proj=tmerc +lat_0=38 +lon_0=127.5 +k=0.9996 +x_0=1000000 +y_0=2000000 +ellps=GRS80 +units=m +no_defs"
to.crs <- "+proj=longlat +ellps=WGS84 +datum=WGS84 +no_defs"
shp <- spTransform(shp, to.crs) # 좌표계가 올바르게 변함

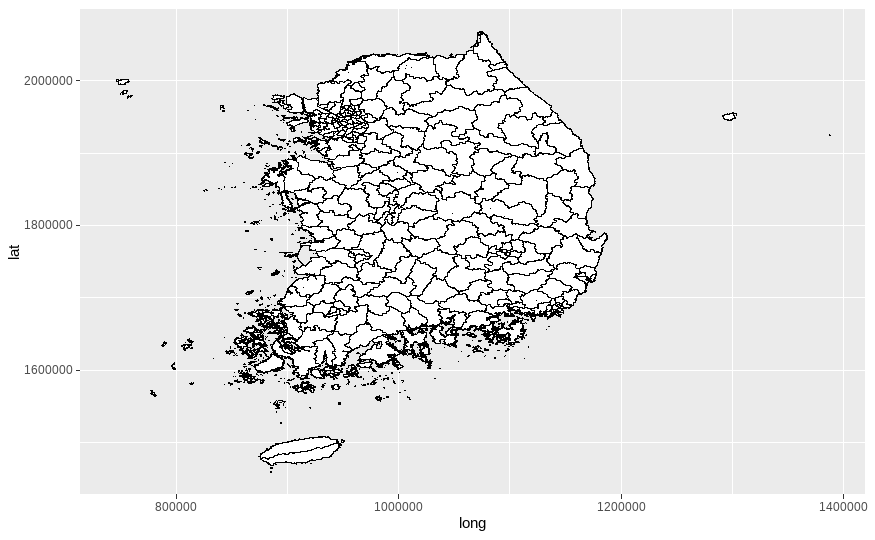

- 좌표평면 위에 geom_polygon()을 사용해 시군구 시각화

ggplot()+geom_polygon(data=shp,
                      aes(x=long, y=lat, group=group),
                      fill='white',color='black')





- ggmap을 이용해 지도 위에  geom_polygon()을 사용해  시군구 시각화

ggmap(airMap)+geom_polygon(data=shp,
                           aes(x=long, y=lat, group=group),
                           fill='white',
                           color='black', alpha=0.5) # 라인의 색









---



02.  시도별 인구수 지도 시각화 하기



1)  데이터 불러오기

      ① KOSIS에서 제공하는 행정구역(시군구) 별, 성별 인구수 데이터

      ② shape file 시도 데이터



- 시도  shp file 불러오기

### 시도 shp file
### read shape file
shp.file <- file.choose()
shp <- rgdal::readOGR(shp.file)

### 좌표 확인: UTM-K(GRS-80) 좌표계에서 WGS84 경위도 좌표계로 변환 ####
from.crs <- "+proj=tmerc +lat_0=38 +lon_0=127.5 +k=0.9996 +x_0=1000000 +y_0=2000000 +ellps=GRS80 +units=m +no_defs"
to.crs <- "+proj=longlat +ellps=WGS84 +datum=WGS84 +no_defs"
shp <- spTransform(shp, to.crs) # 좌표계가 올바르게 변함



- shp file 데이터 프레임으로 변환 : fortify() 함수 사용

## shp 파일을 data.frame으로 만들기 위해서 fortify() 사용
shp.df <- fortify(shp)

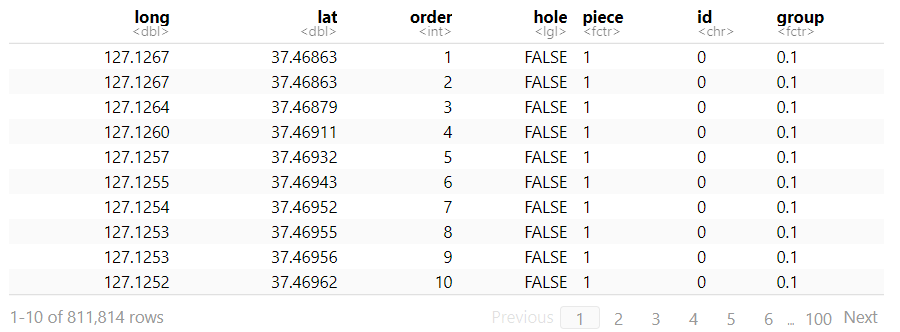

shp.df %>% head(50) # group 같은 지역끼리
                    # order 점을 연결할 순서 -> 다각형





- 인구수 데이터 불러오기

pop <- read.csv(file.choose())
pop %>% head()

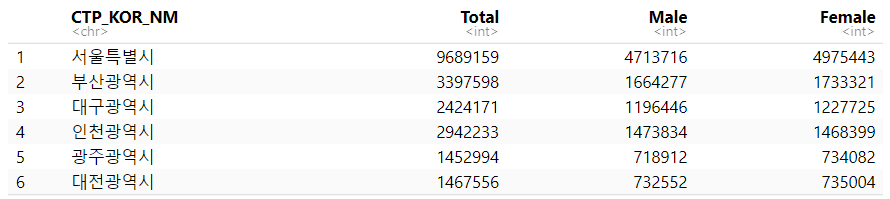

pop %>% str() # 시도명 CTP_KOR_NM





2)  데이터 전처리

- 시도 shp file 데이터 프레임과 인구수 데이터 join

shp@data$id <- rownames(shp@data) # shp@data에 id 열 추가하기
shp.df.use <- left_join(shp.df, shp@data, by='id') #위경도가 포함된 shp.df와 shp@data join
shp.df.use <- shp.df.use[order(shp.df.use$id, shp.df.use$order),]

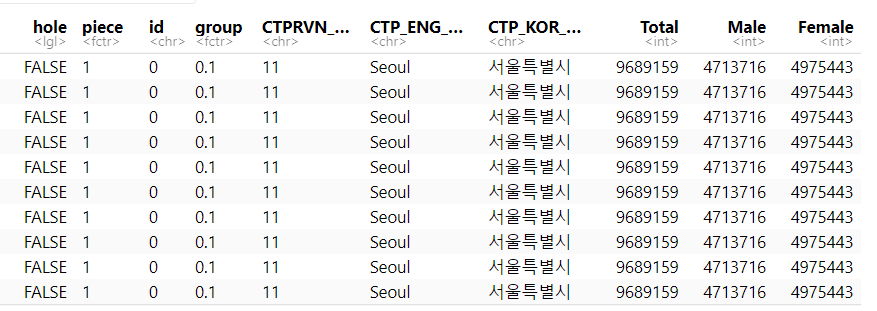

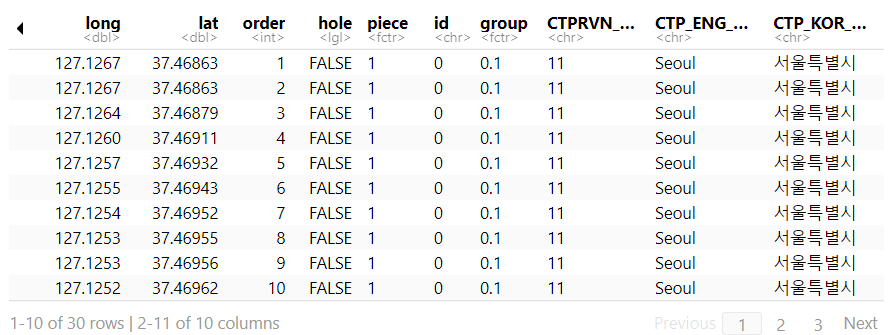

shp.df.use %>% head(30)



- shp.df.use와 인구수 데이터 join 하여 최종 데이터 셋 생성

# 인구수 join
shp_pop <- left_join(shp.df.use, pop , by ="CTP_KOR_NM") # 시도명 기준으로 left join

위의 데이터 프레임에서 인구수 정보 추가







3)  지도시각화

- 시도별로 색상 달리하여 polygon 시각화(fill = 범주형 변수)

### polygon(시도별로 색상 다르게) : ggplot()+geom_polygon()

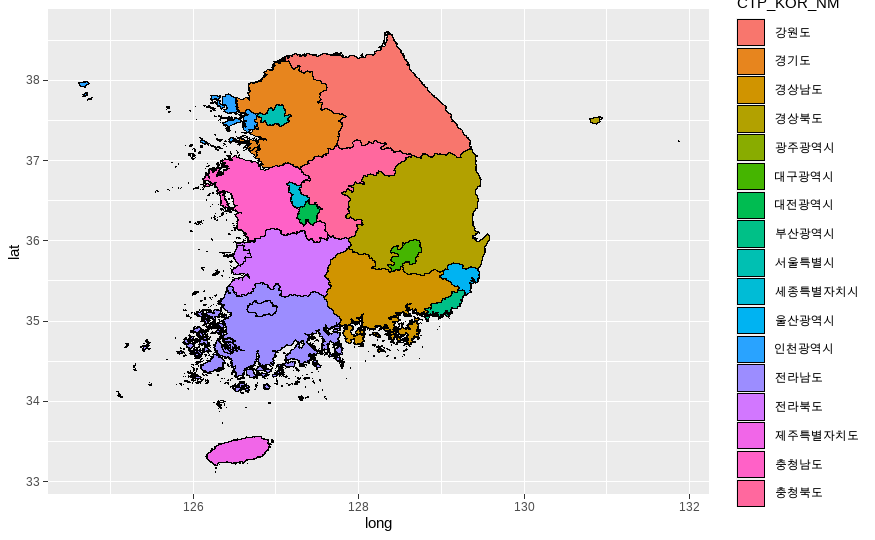

ggplot()+ geom_polygon(data=shp_pop,
                       aes(x=long, y=lat,group=group,
                          fill=CTP_KOR_NM),
                       # 시별로 색 달리 fill=CTP_KOR_NM
                       color='black') # 테두리 색

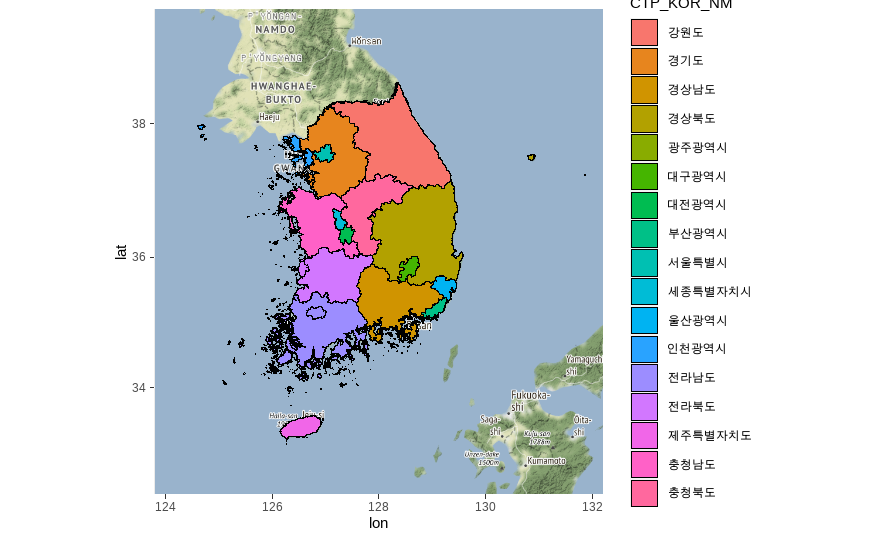

ggmap(airMap)+ geom_polygon(data=shp_pop,
                       aes(x=long, y=lat,group=group,
                          fill=CTP_KOR_NM),
                       # 시별로 색 달리 fill=CTP_KOR_NM
                       color='black') # 테두리 색







- 인구수에 따라 색상 달리하여 polygon 시각화 (fill = 연속형 변수)

ggplot()+ geom_polygon(data=shp_pop,
                       aes(x=long, y=lat, group=group,
                           fill=Total), color='black')+ # Total(총인구수)
  scale_fill_continuous(low='yellow', high='red',
                        labels = scales::comma) # 범례 단위 서식 변환

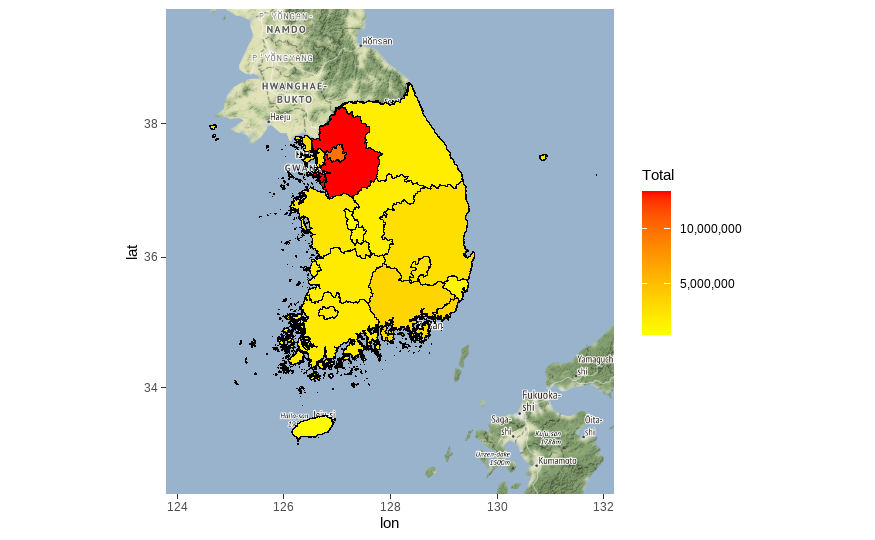

ggmap(airMap)+ geom_polygon(data=shp_pop,
                       aes(x=long, y=lat, group=group,
                           fill=Total), color='black')+
  scale_fill_continuous(low='yellow', high='red',
                        labels = scales::comma)

































---

참고 문헌(reference)

사용 데이터

시군구 shape file - http://www.gisdeveloper.co.kr/?p=2332

대한민국 최신 행정구역(SHP) 다운로드 – GIS Developer

시도별 인구수 - https://kosis.kr/statHtml/statHtml.do?orgId=101&tblId=DT_1B040A3

참고 서적 / 시각화를 이용한 데이터 정보 분석- R 활용(이동수, 장인홍 (지은이) 자유아카데미)

http://www.freeaca.com/new/book/MainBookView.aspx?bookid=30472&page=1&ca1=0&ca2=0&sword=%EC%8B%9C%EA%B0%81%ED%99%94%EB%A5%BC%20%EC%9D%B4%EC%9A%A9%ED%95%9C&stype=subject

자유아카데미 - 도서



참고 사이트

https://lumiamitie.github.io/r/visualization/ggplot2-scale-label/

ggplot2 축 레이블 포맷 바꾸기
